Что такое материнская плата и ключевые компоненты

29 января 2026

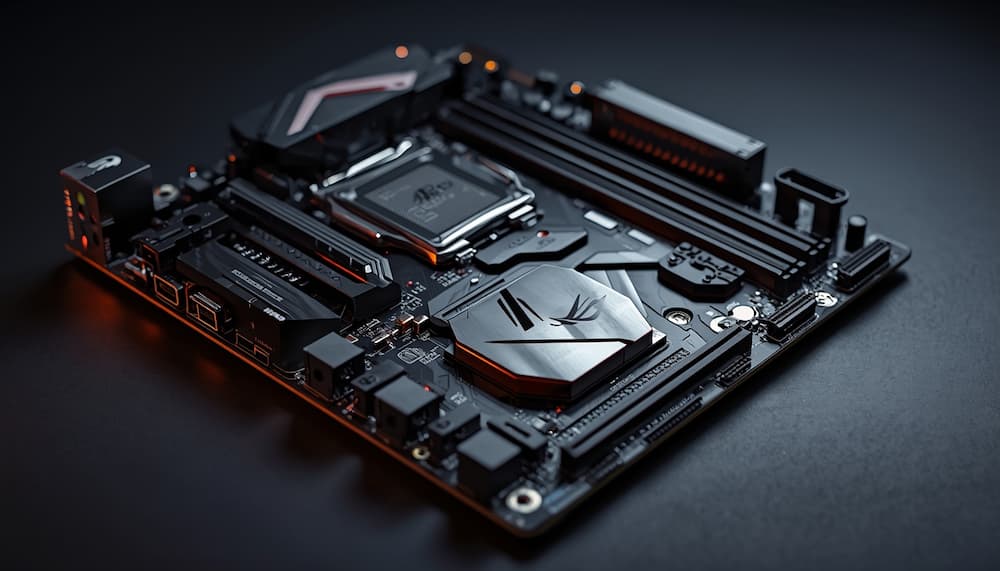

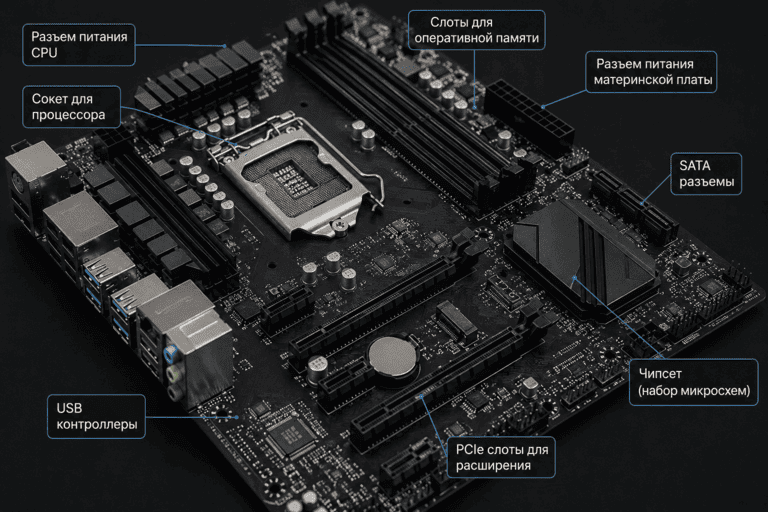

Материнская плата — это основной печатный модуль компьютера, на котором собираются все компоненты. Она обеспечивает питание и связь между процессором, памятью, накопителями, видеокартой и периферией. На плате находятся сокет для CPU, слоты для оперативной памяти, разъемы питания, контроллеры USB, SATA и PCIe, а также набор микросхем, отвечающих за управление шинами и периферией.

Содержание

Краткий обзор и роль материнской платы

Материнская плата распределяет питание по устройствам и обеспечивает обмен данными. Она задает возможности системы, например, какие процессоры и типы памяти поддерживаются, сколько слотов PCIe доступно и какой тип накопителей можно подключить.

Северный и южный мосты: функции и отличия

Раньше архитектура многих плат делилась на северный мост и южный мост. Северный мост соединял процессор с быстрыми устройствами, такими как память и графический интерфейс. Южный мост отвечал за медленные интерфейсы, например, USB, SATA и PCI. В современных платах функции обоих мостов часто объединены и оптимизированы.

PCH — новая архитектура для управления шинами

PCH — это контроллер платформы, которым называют современный набор логики, отвечающий за USB, SATA, PCIe, локальную память, ввода-вывода и другие функции. PCH берет на себя функции южного моста и часть функций северного моста, снижая задержки и упрощая дизайн платы.

Основные элементы материнской платы и их назначение

Центральный процессор и сокет

Сокет — это физический разъем, в который устанавливается процессор. Каждый сокет поддерживает определенные поколения CPU и требует совместимого кулера. Вокруг сокета находятся цепи питания VRM, которые стабилизируют напряжение для процессора. Неправильная установка процессора или кулера может привести к плохому контакту или перегреву.

Слоты оперативной памяти (RAM)

Слоты DIMM предназначены для модулей оперативной памяти. Часто их два или четыре для настольных плат. Важно устанавливать память в правильные слоты для работы в двухканальном режиме. На плате обычно маркировка A1, A2, B1, B2. Совместимость по частоте и объему нужно проверять в спецификации материнской платы.

Разъемы питания

Основные разъемы питания — это 24-контактный ATX для питания платы и 4- или 8-контактный EPS для питания CPU. Для видеокарт используются 6- или 8-контактные разъемы PCIe, которые идут от блока питания. Неплотное подключение или использование неправильного кабеля может вызвать нестабильность или повреждение компонентов.

Разъемы и порты для подключения компонентов

Порты для вентиляторов (cha_fan): типы и подключение

На плате несколько заголовков для вентиляторов. CPU_FAN — это обязательный разъем для вентилятора процессора. CHA_FAN или SYS_FAN предназначены для корпусных вентиляторов. Разъемы бывают 3- и 4-контактные. 3 контакта обеспечивают питание и тахосигнал для контроля оборотов. 4 контакта добавляют шинную линию PWM для управления скоростью. Для насосов систем жидкостного охлаждения иногда есть специальный разъем PUMP. Подключайте вентиляторы в соответствующие заголовки, чтобы BIOS мог контролировать их скорость и оповещать о неисправностях.

SPI TPM: что это и зачем нужен

SPI TPM — это интерфейс для подключения модуля доверенной платформы TPM. TPM обеспечивает безопасное хранение ключей шифрования и поддерживает такие функции, как BitLocker или Secure Boot. На плате может быть разъем для внешнего TPM-модуля или встроенный чип. Если вам нужна функция аппаратной безопасности, подключите модуль в соответствующий заголовок и включите поддержку в BIOS.

Разъемы SATA, USB и PCIe: назначение и особенности подключения

SATA — это интерфейс для жестких дисков и SATA SSD. Современные платы имеют несколько портов SATA и иногда контроллеры от третьих производителей. M.2-слоты используют интерфейсы NVMe через PCIe или SATA для подключения быстрых SSD. USB на задней панели и внутренние заголовки USB 2.0 и USB 3.0 служат для периферии и фронт-панели корпуса. PCIe-слоты предназначены для видеокарт, сетевых и других карт расширения. Важно следить за тем, какие PCIe-линии доступны от CPU, а какие от PCH, так как при установке нескольких карт некоторые слоты могут работать с пониженной скоростью.

Работа и взаимодействие элементов платы

Как работают северный и южный мосты или PCH вместе

Процессор обменивается данными с памятью и графическим адаптером напрямую через выделенные линии и контроллеры. PCH управляет медленными устройствами и обеспечивает мост между CPU и периферией. Связь между CPU и PCH в современных системах реализована по высокоскоростному интерфейсу, например, DMI, который похож на PCIe по принципу работы. Это обеспечивает передачу данных, например, к SATA-контроллеру или USB-портам.

Связь CPU с памятью и периферией

Контроллер памяти часто встроен в CPU, поэтому команды к RAM проходят напрямую с минимальной задержкой. PCIe-линии для видеокарты могут идти прямо от CPU, что обеспечивает низкие задержки и высокую пропускную способность. Другие устройства подключаются через PCH и шину DMI, что делает архитектуру гибкой, но добавляет небольшой оверхед при передаче данных.

Важность правильного подключения для стабильной работы ПК

Неправильное подключение питания, мало контактов на вентиляторах, щупы фронт-панели или установка модулей памяти в неверные слоты может привести к неработоспособности системы или снижению производительности. Перед первым запуском важно проверить все кабели и подключения и зайти в BIOS, проверить, что память, процессор и накопители корректно распознаны.

Частые ошибки при подключении и как их избежать

Неверное подключение вентиляторов и разъемов питания

Подключение CPU-вентилятора в CHA_FAN — это частая ошибка. В результате BIOS может выдавать предупреждение о неисправности вентилятора. Используйте CPU_FAN для вентилятора на кулере.

Неплотное соединение 24-контактного ATX или 8-контактного EPS может вызывать перезагрузки и отказ запуска. Всегда убедитесь в защелке и правильной ориентации разъема.

Использование адаптеров питания для видеокарты может быть допустимо временно, но лучше применять штатные кабели от качественного блока питания.

Проблемы с распознаванием TPM

Если материнская плата не видит TPM, проверьте, что модуль подключен в правильный разъем и что в BIOS включена поддержка TPM. Иногда нужно переключить режим с discrete на firmware в настройках. Также обновление BIOS может решить проблемы совместимости.

Советы по безопасной сборке и проверке

  • Работайте на неметаллической поверхности и снимайте статическое электричество перед манипуляцией с компонентами.
  • Проверяйте совместимость процессора и памяти с платой по списку QVL производителя.
  • Устанавливайте процессор, кулер и модули памяти аккуратно, не прилагайте чрезмерную силу.
  • Перед первым включением подключите минимум компонентов для проверки POST, затем добавляйте остальные постепенно.
  • Используйте руководство пользователя материнской платы — оно содержит схемы разъемов и рекомендации производителя.

Итоги: что нужно знать для уверенной работы с материнской платой

Понимание того, какие разъемы за что отвечают, помогает избежать ошибок при сборке и модернизации ПК. Обращайте внимание на маркировку плат, на заголовках и в документации. Правильное подключение питания и вентиляторов, настройка BIOS и проверка распознавания компонентов — это ключевые шаги для стабильной работы. При сомнении используйте официальную документацию или обращайтесь за консультацией к специалистам.

Требуется ремонт или замена материнской платы?

Доверьте работу профессионалам! Мы выполним качественный ремонт, подберем совместимые комплектующие и дадим гарантию на все работы.



FAQ: ответы на популярные вопросы

Что такое северный и южный мост на материнской плате?

Это два ключевых контроллера, отвечающие за связь процессора с другими компонентами и периферией. Сейчас чаще их функции объединены в PCH.

Как правильно подключить разъем питания к материнской плате?

Следите за маркировкой кабелей и разъемов. 24 контакта ATX подключаются к основной плате, 4 или 8 контактов EPS — к гнезду рядом с сокетом CPU. Убедитесь, что разъемы защелкнуты и кабели идут от источника питания с достаточной мощностью.

Для чего нужен разъем cha_fan?

Для подключения корпусных вентиляторов и управления их скоростью через BIOS или ПО операционной системы. CHA_FAN обычно управляет по PWM, если разъем 4-контактный.

Что такое SPI TPM и зачем он нужен?

Это модуль безопасности, подключаемый по шине SPI. Он обеспечивает аппаратное хранение криптографических ключей и помогает реализовать функции безопасной загрузки, шифрования дисков и защищенного хранения.

Как проверить правильность подключения разъемов?

Включите систему и зайдите в BIOS UEFI. Убедитесь, что CPU, память и накопители отображаются правильно. Проверьте логи POST при наличии кодеров или двоичных светодиодов на плате. Для вентиляторов и USB-устройств также можно проверить работу из операционной системы.
